凤凰楼信息免费茶楼,沈阳024xyw论坛,广州一品香论坛qm网,51龙凤茶楼论坛网哈尔滨

活性炭国家专精特新“小巨人”企业活性炭产学研合作

全国免费咨询热线:400-000-1319

联系我们
全国服务热线：400-000-1319

电话：13570151199

传真：020-39972520

邮箱：hanyan@hanyancarbon.com

地址：广东省广州市番禺区东环街番禺大道北555号天安总部中心30号楼6层

当前位置：首页 » 新闻动态 » 行业新闻
活性炭吸附邻苯二甲酸酯
文章作者：韩研网络部 更新时间：2018-1-31 11:10:15

　　活性炭吸附邻苯二甲酸酯，在本文中讲述，活性炭在水样中选择性吸附邻苯二甲酸盐。使用柠檬酸来活化活性炭原料。邻苯二甲酸酯的吸附过程采用静态法进行水溶液超声处理加速。在活性炭上吸附后，从水相中萃取邻苯二甲酸酯，采用固相微萃取法进行。采用气相色谱-质谱联用法分析提取的样品。考虑到获得的实验结果，可以表明几乎100%的邻苯二甲酸酯被水溶液吸附。吸附效率随着邻苯二甲酸酯分子量的增加而降低。

　　邻苯二甲酸酯广泛用作塑料生产中的添加剂，使其具有柔韧性。例如，邻苯二甲酸二(2-乙基己基)酯是描述的用于生产聚氯乙烯和其它聚合物的增塑剂的主要邻苯二甲酸酯之一。邻苯二甲酸酯的全生产及其在日常使用的不同产品中的普遍应用导致其在环境和食品中广泛存在。邻苯二甲酸二乙酯，邻苯二甲酸二正丁酯，邻苯二甲酸苄基丁酯，双(2-乙基己基)邻苯二甲酸酯等吸附过程进行了研究。邻苯二甲酸酯和邻苯二甲酸二正辛酯在活性炭吸附剂上的吸附行为。

　　采用柠檬酸应用合成方法，通过软模板法获得活性炭 。在实验的低温(-196℃)氮吸附-解吸等温线的基础上确定了表征所研究活性炭的介孔结构的基本标准参数。对于获得的活性炭图像，使用扫描电子显微镜(SEM)，发现活性炭材料具有有序的，均匀的多孔结构，中孔尺寸约6nm(图1)。

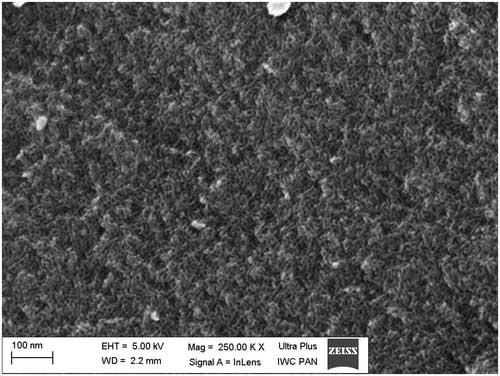

　　图1.能吸附邻苯二甲酸酯活性炭的扫描电子显微镜图像。

　　吸附测试方法

　　使用来邻苯二甲酸酯标准物，其为含有稀释在甲醇中的六种邻苯二甲酸酯的1cm 3安瓿的形式。标准中每种邻苯二甲酸酯的浓度是2000μg/ cm 3�；钚蕴可阜治�0.40-0.63毫米。然后将适量的活性炭转移到带有邻苯二甲酸盐溶液的15cm 3玻璃小瓶中，并置于设定为25℃的培养箱中60分钟。孵化器中装有小瓶的平台在摇动，每分钟进行150次移动。在活性炭材料上的吸附过程是在邻苯二甲酸盐水溶液中使用50,100和150mg活性炭进行的。邻苯二甲酸酯的浓度为0.03 / 0.25mg / dm 3，邻苯二甲酸酯的溶解度低，邻苯二甲酸酯的溶液不饱和。

　　由固相微萃取法进行水相中邻苯二甲酸酯在活性炭上吸附之前和之后的萃取。使用固定相聚二甲基硅氧烷/二乙烯基苯的65μm膜进行微萃取。在微萃取过程中，吸附和热解吸分别进行45分钟和2分钟。

　　选择的邻苯二甲酸酯的吸附过程通过气相色谱-质谱方法来控制。在30 m×0.25 mm×0.25μm毛细管柱上分离，采用以下温度程序：60℃保持1 min，然后以15℃/ min升温至250℃保温5 min。总分析时间约为19分钟。进样口温度为250℃，氦气载气(纯度≥99.9999%)保持在1cm 3 / min 的恒定流速。离子源和传输线温度设定在250℃。电子电离为70eV。以选择离子记录(SIR)模式(m / z  = 149)进行分析。

　　根据吸附测试得到结论，活性炭的吸附效率随着邻苯二甲酸酯分子量的增加而降低。用邻苯二甲酸二正丁酯填充孔隙通过微孔活性炭可以被介孔吸附。中孔活性炭吸附剂(中孔率约68%)是因为它可以加速吸附过程中的扩散过程。

文章标签：椰壳活性炭,果壳活性炭,煤质活性炭,木质活性炭,蜂窝活性炭,净水活性炭.

本文链接：http://www.fdcnvt.cn/hangye/hy604.html

查看更多分类请点击：公司资讯    行业新闻    媒体报导    百科知识
