凤凰楼信息免费茶楼,沈阳024xyw论坛,广州一品香论坛qm网,51龙凤茶楼论坛网哈尔滨

活性炭国家专精特新“小巨人”企业活性炭产学研合作

全国免费咨询热线:400-000-1319

联系我们
全国服务热线：400-000-1319

电话：13570151199

传真：020-39972520

邮箱：hanyan@hanyancarbon.com

地址：广东省广州市番禺区东环街番禺大道北555号天安总部中心30号楼6层

当前位置：首页 » 新闻动态 » 行业新闻
活性炭热解后对磷吸附的性能
文章作者：韩研网络部 更新时间：2019-3-18 11:00:43

　　活性炭热解后对磷吸附的性能，磷是导致湖泊，沿海地区和其它水体富营养化的主要成分。由于对磷排放规定越来越严格，人们在处理磷排放中应用了许多技术，包括活性炭吸附，生物营养物去除和沉淀，以从废水中去除磷。吸附过程是从废水中去除磷的最有效的方法之一。

　　活性炭由于其大的表面积和内部良好的孔隙结构与吸附容量，是一种优秀的吸附剂。然而，在它们的应用过程中，活性炭将逐渐被吸附物饱和，因此失去其吸附能力。通常那些废弃的活性炭被焚烧或排放，这将导致二次污染源。与焚烧或其他处理相比，活性炭的再生可以恢复其吸附能力，对废物的再利用和环境�；じ匾�。

　　活性炭再生的方法

　　用于活性炭再生的方法有很多种，如氧化再生，热再生，微波再生和生物再生。然而，生物再生和氧化方法既耗时又不经济。尽管微波已被用于再生活性炭，但应用仍然非常有限。最广泛使用的再生方法是热再生。热解被认为是一种很有前景的方法，在150~700℃的温度下，有机物质可以在没有氧气的情况下分解并转化为生物炭，生物油和永久性气体。目前工作的重点是通过热解再生活性炭。分析了再生对活性炭热解特性的影响。与活性炭热解后对磷吸附的性能。

　　再生条件的影响

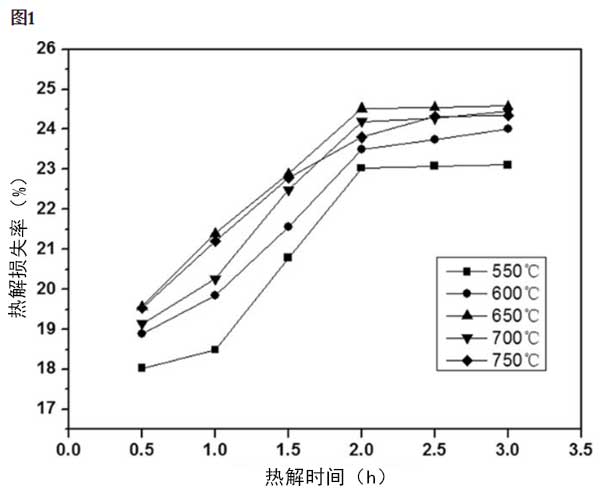

　　再生温度和热解持续时间是活性炭再生的重要参数，因为有机物可在高温下分解。此外，再生温度和持续时间也会影响减重百分比。热解持续时间和热解温度对活性炭热解损失率(LRP)的影响如图1所示 。如图1所示对于所有热解温度，LRP随着热解时间的延长而增加。在2小时时获得最大LRP。2小时后，LRP无明显差异。对于相同的热解时间，LRP在550-650℃的区域增加，而在650-750℃的区域产生垫料差异。在650℃达到最大LRP(24.5%)，这表明吸附在活性炭上的有机物质的分解完全完成。因此，最佳再生条件为650℃和2h，考虑到能量消耗和再生的经济性。

　　活性炭对磷的吸附

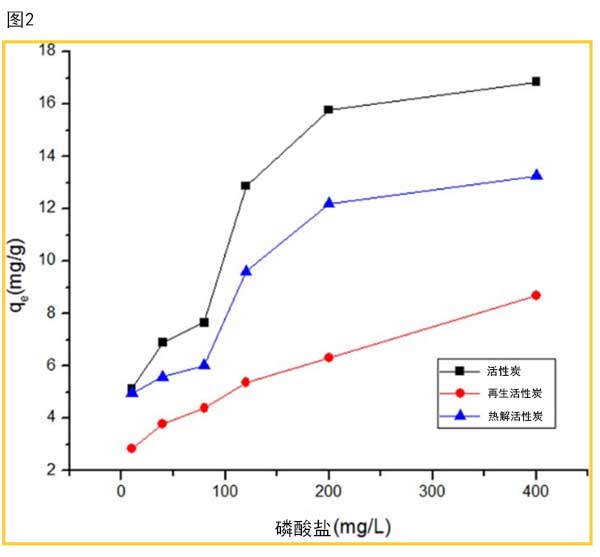

　　为了评估再生活性炭的性能，研究了磷的吸附性能。在该研究中，通过改变磷酸盐的初始浓度(20℃)来测试活性炭，再生活性炭和它的吸附容量。图2显示了一般趋势，即吸附容量随初始P浓度的增加而增加，直至达到饱和状态。

　　通过热解再生的益处

　　活性炭可以通过热解再生，这有几个优点：第一，它减少了煤炭和自然资源的消耗。二是减少了活性炭的二次污染。 最后，它大大降低了废水处理的成本。再生的能量需求主要由热解炉消耗。热解炉的电耗约为40kwh，再生1吨活性炭，而生产1吨活性炭的电耗为160kwh左右。可以看出，再生的能量需求已经大大降低，这大约是生产新活性炭所需的能量需求的25%。不过这边小编提醒，再生活性炭最好是使用自己用过的废弃活性炭进行再生，如果直接购买再生活性炭我们是不推荐的。第一因为您不清楚活性炭被再生过几次，第二您不知道活性炭再生前是使用在哪些方面暴露在哪些污染物中。

　　废热能活性炭可以通过热解再生法回收。最佳再生条件为650℃和2h。在此条件下，活性炭的BET表面可以回收到原生活性炭的94.5%�；钚蕴康娜冉獍ㄈ鼋锥危核峙欧牛豕倌芡诺耐阉吞蓟��；寡芯苛嘶钚蕴慷粤姿嵫挝降男阅芤云兰墼偕�。磷酸盐吸附容量回收率可从原生活性炭的48.93%增加到77.64%。该再生方法可以恢复活性炭的特性，确�；钚蕴吭偕讨械奈侥芰Γ档投挝廴镜姆缦�。

文章标签：椰壳活性炭,果壳活性炭,煤质活性炭,木质活性炭,蜂窝活性炭,净水活性炭.

本文链接：http://www.fdcnvt.cn/hangye/hy689.html

查看更多分类请点击：公司资讯    行业新闻    媒体报导    百科知识
