凤凰楼信息免费茶楼,沈阳024xyw论坛,广州一品香论坛qm网,51龙凤茶楼论坛网哈尔滨

活性炭国家专精特新“小巨人”企业活性炭产学研合作

全国免费咨询热线:400-000-1319

联系我们
全国服务热线：400-000-1319

电话：13570151199

传真：020-39972520

邮箱：hanyan@hanyancarbon.com

地址：广东省广州市番禺区东环街番禺大道北555号天安总部中心30号楼6层

当前位置：首页 » 新闻动态 » 行业新闻
活性炭对豆制品废水的处理能力
文章作者：韩研网络部 更新时间：2020-6-23 16:08:33

　　活性炭对豆制品废水，豆腐(大豆乳清)废水的高吸附能力。

　　活性炭是包含非晶碳的材料，该非晶碳的内表面具有高吸附能力并且经常被用作吸附剂。大豆是一种重要的农作物，是生产的蛋白质的优质来源。豆腐是传统食品，是通过添加酸化剂，钙或镁盐从豆浆中加工得到的豆制品。在豆腐加工生产过程中会产生大豆乳清。豆腐生产中的大豆乳清主要由碳水化合物，蛋白质和矿物质组成，因此在排放到水体中之前处理豆腐(大豆乳清)废水至关重要。我们这次使用活性炭对豆制品废水进行吸附处理，测试活性炭对豆制品，豆腐(大豆乳清)废水中BOD，COD和TSS吸附过程的影响。

　　活性炭对于豆制品废水的批吸附工艺

　　通过将100 mL豆制品废水放入250 mL塑料瓶中并用氢氧化钠和盐酸调节其pH值来进行分批吸附实验。然后将一定重量的吸附剂(活性炭和改性活性炭)添加到塑料瓶中。将该混合物置于具有预定温度的水浴的振荡器中一定时间(15至1440分钟)。实验结束时，将溶液离心并使用0.2μmPVDF膜过滤。最后，分析滤液中的COD，BOD和TSS。采用开放式回流法对化学需氧量进行分析，将生化需氧量作为一种经验测试，其中采用5天周期的生化需氧量测试进行标准化实验室程序，使用标准方法测量TSS值。根据初始浓度和平衡浓度之间的差异计算吸附的COD，BOD和TSS。

　　用来处理豆制品废水的活性炭结构

　　通常，由碳化过程形成的活性炭具有粗糙的表面结构，其孔径不会太大以至于会影响吸附能力(图1)。粒度和表面积对吸附剂很重要，因为粒度会影响吸附能力。由该图可知，通过RSS碳化处理得到的活性炭的孔径为40μm左右，未改性，使用活化液进行改性后，为<20μm。这表明，活化液的浸渍在孔的形成中起着重要的作用。促进更多的孔隙形成。总表面积影响总吸附容量，从而提高吸附剂去除废水中有机化合物的效率。

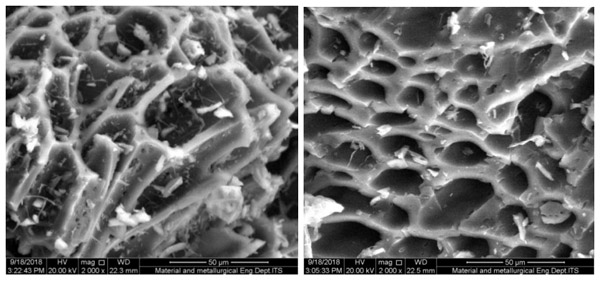

　　图1：活性炭的SEM图像(a)未经活化(b)和使用活化液进行活化的活性炭。

　　活性炭的粒径对豆制品废水中COD，BOD和TSS去除的影响

　　在活性炭对豆制品废水的吸附过程中，图2表明，吸收能力通过减小粒径而增加，在10 g/L的剂量下，COD和BOD的去除率超过90%，吸附过程后最终溶液中TSS的去除率达到75%。吸收能力的变化可能是由于表面积，活性位点数量和吸附剂孔的变化。接触时间对COD，BOD和TSS吸附的影响。在最初的30分钟内，吸附剂获得了更高的吸附吸收能力，然后在第6小时达到最大饱和度。固定了6小时的吸附时间作为接触时间，以进行进一步的吸附过程实验。最初，COD，BOD吸收和TSS去除率随着接触时间的增加而增加。

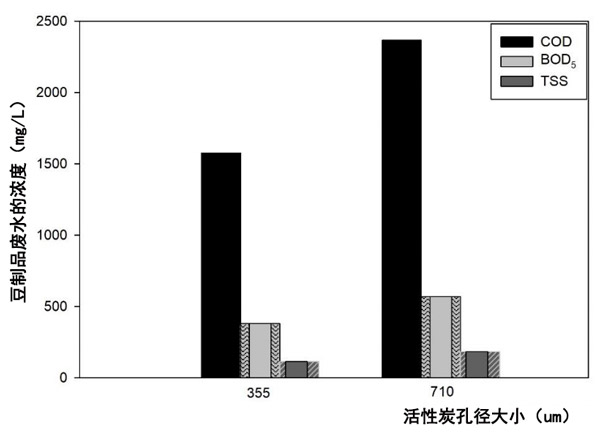

　　图2：用各种粒径的活性炭对豆制品废水的吸附能力。

　　活性炭对豆制品废水处理通过降低废水中的BOD，COD和TSS参数可以证明这一点�；钚蕴康挠昧亢臀郊恋牧＞抖匀コ垢纤腃OD，BOD和TSS的吸附过程有重要影响。活性炭表面改性的吸附剂比未改性的具有更大的吸附能力。RSS的碳化过程形成的活性炭具有粗糙的表面结构，且具有孔径大小，因此活化液的浸渍在孔的形成中起着重要作用，并促进了更多的孔形成，中微孔隙的活性炭拥有着更好的处理结果。

文章标签：椰壳活性炭,果壳活性炭,煤质活性炭,木质活性炭,蜂窝活性炭,净水活性炭.

本文链接：http://www.fdcnvt.cn/hangye/hy904.html

查看更多分类请点击：公司资讯    行业新闻    媒体报导    百科知识
